SA555DR SOIC-8 SMD ENTEGRE
SA555DR SOIC-8 SMD ENTEGRE
Bu makalede SA555DR entegresinin özellikleri, kullanımı ve uygulama alanları hakkında bilgi verilecektir. SA555DR, popüler bir zamanlayıcı entegresidir. Genellikle elektronik projelerde kullanılır. Bu entegre, hem analog hem de dijital devrelerde geniş bir yelpazede uygulama imkanı sunar. Örneğin, osilatörlar, zamanlayıcılar ve darbe genişliği modüle edici devrelerde sıklıkla tercih edilir.
SA555DR entegresinin en büyük avantajlarından biri, kolay erişilebilirliği ve kullanım kolaylığıdır. Pin düzeni oldukça basittir ve bu da mühendislerin projelerine hızlıca entegre etmelerini sağlar. Ayrıca, entegre yüksek doğruluk ve kararlılık sunar. Bu, projelerin güvenilirliğini artırır.

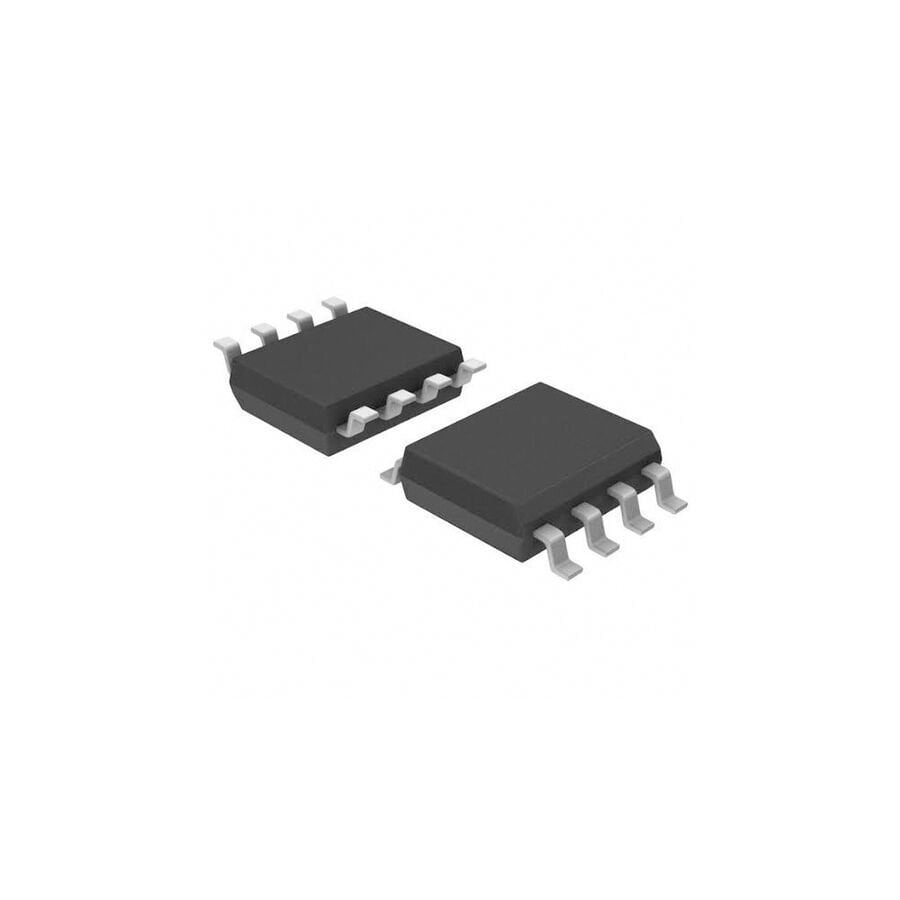

Teknik detaylara gelince, SA555DR entegresi SOIC-8 paketinde gelir. Bu, onu kompakt projeler için ideal hale getirir. Pin düzeni aşağıdaki gibidir:
| Pin No | Görev |
|---|---|
| 1 | GND |
| 2 | TRIG |
| 3 | THRESH |
| 4 | DISCH |
| 5 | CONT |
| 6 | OUT |
| 7 | RESET |
| 8 | VCC |
Bu bilgiler, SA555DR entegresini kullanacak mühendisler için oldukça önemlidir. Uygulama alanları ise oldukça geniştir. Projelerinizde bu entegreyi kullanarak çeşitli yaratıcı çözümler geliştirebilirsiniz.
SA555DR Entegresinin Temel Özellikleri
SA555DR entegresi, elektronik projelerde sıkça kullanılan bir zamanlayıcı ve osilatör entegresidir. Bu entegre, 8 pinli bir SOIC-8 paketinde gelir ve güçlü performansı ile dikkat çeker. Çalışma prensibi, düşük güç tüketimi ve yüksek hassasiyetle zamana bağlı uygulamaların gereksinimlerini karşılamaktadır. Pin düzeni, kullanıcıların kolayca bağlanabilmesi için tasarlanmıştır. Örneğin:
| Pin No | Açıklama |
|---|---|
| 1 | GND (Toprak) |
| 2 | Trigger (Başlatma) |
| 3 | Output (Çıkış) |
| 4 | Reset (Sıfırla) |
| 5 | Control Voltage (Kontrol Voltajı) |
| 6 | Threshold (Eşik) |
| 7 | Discharge (Boşaltma) |
| 8 | Supply Voltage (Besleme Voltajı) |
Bu pinler, SA555DR entegresinin esnekliğini artırır. Uygulama alanları arasında zamanlama devreleri, frekans jeneratörleri ve pulse genişliği modülasyonu bulunmaktadır. Bu özellikler, mühendisler için projelerinde büyük kolaylık sağlar. Dolayısıyla, bu entegreyi kullanmak, projelerin başarısını artırır.
Uygulama Alanları ve Kullanım Önerileri
SA555DR entegresi, birçok projede kullanılabilecek harika bir bileşendir. Özellikle sinyal üretimi ve zamanlama devreleri için idealdir. Bu entegreyi kullanarak çeşitli uygulamalar gerçekleştirebilirsiniz. Örneğin:
- Sesli uyarı sistemleri: Alarm ve uyarı sistemlerinde ses çıkışı sağlamak için kullanılabilir.
- LED flasher devreleri: LED'lerin yanıp sönmesini sağlamak için basit devreler oluşturabilirsiniz.
- Frekans jeneratörleri: Farklı frekanslarda osilatör devreleri tasarlamak mümkündür.
Bu entegreyi kullanırken, pin düzenine dikkat etmek çok önemlidir. Her bir pinin görevi farklıdır. Örneğin, pin 2 tetikleme için, pin 3 ise çıkış için kullanılır. Bu nedenle, devre tasarımında doğru bağlantılar yapmak başarının anahtarıdır.
Ayrıca, SA555DR entegresinin çalışma voltajı genellikle 4.5V ile 15V arasındadır. Bu geniş aralık, onu birçok farklı uygulama için uygun hale getirir. Projelerinizi tasarlarken, bu voltaj aralığını göz önünde bulundurmalısınız.
Sonuç olarak, SA555DR entegresi, yenilikçi projeleriniz için mükemmel bir seçimdir. Hangi uygulamayı yaparsanız yapın, doğru bilgi ve bağlantılarla harika sonuçlar elde edebilirsiniz. Unutmayın, her projenin kendine özgü gereksinimleri vardır, bu yüzden denemekten çekinmeyin!
