Varistör Çapı Nasıl Seçilir? Teknik Kriterler

Varistör çapı nasıl seçilir sorusunun kısa cevabı, yalnızca kart üzerindeki boşluğa bakarak seçim yapılmayacağıdır. Disk çapı büyüdükçe varistörün taşıyabildiği darbe enerjisi ve tepe akımı genellikle artar; ancak doğru parça için önce sürekli çalışma gerilimi, şebeke tipi, beklenen darbe seviyesi ve korunan devrenin hassasiyeti belirlenmelidir. Aynı gerilim koduna sahip 7 mm ve 20 mm MOV varistörler, fiziksel olarak benzer görünse de arıza anındaki dayanımları aynı değildir.

Varistör çapı neyi ifade eder?

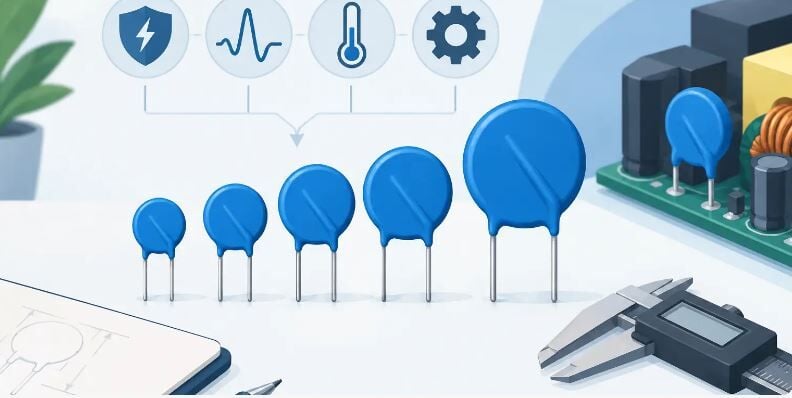

MOV olarak da adlandırılan metal oksit varistörlerde çap, çoğunlukla seramik disk gövdenin milimetre cinsinden ölçüsüdür. Ürün adında görülen 7D, 10D, 14D veya 20D ifadelerindeki sayı genellikle disk çapını belirtir. Örneğin 14D471K kodunda 14D, yaklaşık 14 mm disk gövdeyi; 471 ise varistör gerilimi sınıfını ifade eder. Kod yapısı üreticiye göre küçük farklılıklar gösterebileceği için son karar mutlaka teknik föydeki değerlerle verilmelidir.

Çap büyüdükçe aktif seramik malzeme miktarı artar. Bunun sonucu olarak varistör daha yüksek tek darbe enerjisini absorbe edebilir, daha yüksek kısa süreli darbe akımına dayanabilir ve tekrar eden darbelerde daha yavaş yaşlanır. Buna karşılık gövde alanı, maliyet ve bazen bacak aralığı büyür. Yani 20 mm disk, her devrede 7 mm diskin yerine mekanik olarak takılabilecek ya da ekonomik olarak gerekli olacak anlamına gelmez.

Buradaki kritik ayrım şudur: Disk çapı, varistörün sürekli şebeke gerilimi uygunluğunu belirleyen ana parametre değildir. 275 VAC için tasarlanmış küçük çaplı bir MOV ile 275 VAC için tasarlanmış büyük çaplı bir MOV aynı hatta çalışabilir. Büyük olanın avantajı, bu gerilimde karşılaşacağı aşırı gerilim darbelerine karşı daha yüksek enerji marjı sunmasıdır.

Varistör çapı nasıl seçilir? Önce gerilim sınıfını belirleyin

Seçim sırası gerilimden başlamalıdır. Varistörün sürekli AC veya DC çalışma gerilimi, normal işletme geriliminden yüksek olmalıdır. 230 VAC şebeke uygulamalarında sık görülen 275 VAC sınıfı MOV'lar bu nedenle yaygındır. Ancak giriş toleransı, şebeke kalitesi, cihazın çalıştığı tesis ve uygulamanın izolasyon yapısı dikkate alınmadan sadece “230 V için varistör” yaklaşımıyla parça seçmek risklidir.

DC hatlarda ise AC eşdeğeri doğrudan kullanılmamalıdır. Doğrultulmuş şebeke hattı, batarya beslemesi veya endüstriyel 24 VDC kontrol hattı için teknik föyde verilen maksimum sürekli DC gerilim değeri esas alınır. Varistörün normal çalışma sırasında iletime yaklaşması, kaçak akımı artırır ve elemanın erken yaşlanmasına neden olur.

Gerilim sınıfı belirlendikten sonra varistör gerilimi ve klemp gerilimi kontrol edilir. Varistör gerilimi, belirli küçük bir test akımında ölçülen değerdir; doğrudan koruma seviyesi olarak yorumlanmamalıdır. Hassas olan değer, ilgili darbe akımında oluşan maksimum klemp gerilimidir. Bu gerilim, korunan MOSFET, röle kontağı, doğrultucu köprü, kontrol kartı veya entegre sürücünün dayanabileceği sınırın altında kalmalıdır. Çok düşük klemp gerilimi hedeflemek de her zaman doğru değildir; bu kez normal hat dalgalanmalarında gereksiz zorlanma görülebilir.

Çapı belirleyen asıl değer: Darbe enerjisi ve tepe akımı

Varistör çapının seçiminde esas soru şudur: Bu hatta ne kadar büyük ve ne kadar sık darbe bekleniyor? Teknik föylerde genellikle joule cinsinden enerji kapasitesi, 8/20 µs darbe biçiminde maksimum tepe akımı, belirli darbe akımındaki klemp gerilimi ve darbe ömrü verilir. Çapı bu değerleri karşılayacak şekilde seçmek gerekir.

Küçük, adaptör tipi ve iç mekânda kullanılan cihazlarda 7 mm veya 10 mm disk bazı tasarımlar için yeterli olabilir. Buna karşılık şebeke girişinde röle, motor, kompresör, solenoid veya uzun kablo bağlantıları bulunan cihazlarda 14 mm ve üzeri gövde daha mantıklı bir güvenlik payı sağlar. Endüstriyel panolar, saha ekipmanları ve yıldırım etkisine açık uzun hatlarda yalnızca kart üzerindeki MOV'a güvenmek doğru koruma mimarisi değildir. Ana panoda uygun SPD kullanımı, topraklama kalitesi ve kademe kademe koruma birlikte düşünülmelidir.

Aynı çapın her seride aynı enerjiyi taşıdığı da varsayılmamalıdır. Seramik bileşimi, üretim teknolojisi, test koşulları ve üreticinin derecelendirme yöntemi farklı olabilir. Bu nedenle “14D ise yeterlidir” yerine, hedef darbe akımı ve enerji değerini veri sayfasından doğrulamak gerekir. Özellikle seri üretimde alternatif marka veya seri kullanılırken bu karşılaştırma doğrudan yapılmalıdır.

Uygulamaya göre disk ölçüsü seçimi

Kart üzerinde 230 VAC giriş filtresi bulunan düşük güçlü tüketici elektroniğinde, koruma ihtiyacı ile yer maliyeti dengelenir. Bu tür devrelerde 10D veya 14D sınıfı, doğru 275 VAC gerilim derecesiyle sık tercih edilir. Yine de cihaz metal gövdeli, dış ortamda kullanılan veya uzun enerji kablosuna sahip ise daha büyük çap için yer ayırmak daha doğru olabilir.

SMPS güç kaynaklarında varistör çoğu zaman sigortadan sonra ve köprü doğrultucu öncesinde konumlandırılır. Burada MOV'un görevi, girişteki ani aşırı gerilimi sınırlamaktır. Seçilen çap büyüdükçe dayanım artar fakat arıza durumunda açma elemanının davranışı da hesaba katılmalıdır. MOV kısa devre arızasına eğilimli hale geldiğinde sigorta, termik koruma veya termik sigortalı varistör yapısı güvenli ayrılmayı sağlamalıdır.

Röle, kontaktör ve AC motor anahtarlama devrelerinde varistörün bağlandığı nokta seçimi de çap kadar önemlidir. Bobin üzerine bağlanan MOV, anahtarlama kaynaklı darbeyi yerinde bastırabilir; ancak nominal gerilim ve kontak üzerindeki etkiler uygulamaya göre değerlendirilmelidir. DC bobinlerde çoğu tasarımda diyot, TVS diyot veya RC çözümü daha uygun olabilir. Varistörü alışkanlıkla her hatta yerleştirmek yerine darbenin polaritesi, süresi ve tekrar oranı analiz edilmelidir.

Mekanik ölçü ve yerleşim kontrolü

Disk çapı arttıkça bacak aralığı ve gövde yüksekliği de değişebilir. Sipariş öncesinde sadece “14 mm” filtresiyle ilerlemek yeterli değildir. Bacak aralığı, bacak çapı, karttaki delik ölçüsü, gövde yüksekliği ve yakındaki yüksek gerilimli parçalar kontrol edilmelidir. Özellikle kompakt adaptör kartlarında kapak mesafesi, soğutucu yakınlığı ve izolasyon aralıkları sonradan ciddi montaj sorunu çıkarabilir.

MOV'lar normalde belirgin ısı üretmez; fakat aşırı gerilim olayından sonra zorlanmış olabilir. Bu nedenle elektrolitik kondansatör, plastik konnektör veya ısıya hassas kablolardan uygun mesafede yerleştirilmelidir. Şebeke tarafında creepage ve clearance kuralları korunmalı, varistör bacakları gereksiz uzun bırakılmamalıdır. Uzun bağlantı yolu, darbede oluşan endüktans nedeniyle pratikte klemp performansını düşürebilir.

Hızlı seçim kontrolü

Satın alma veya tasarım onayı öncesinde şu beş kontrol, yanlış çap seçiminin büyük bölümünü önler:

1. Hattın maksimum sürekli AC veya DC gerilimini belirleyin ve MOV'un sürekli gerilim değerinin üzerinde kaldığından emin olun.
2. Korunan parçanın dayanımını kontrol ederek, ilgili darbe akımındaki klemp geriliminin kabul edilebilir seviyede olduğunu doğrulayın.
3. Beklenen darbe enerjisi ile tepe akımını veri sayfasındaki joule ve 8/20 µs değerleriyle karşılaştırın.
4. Tekrarlayan darbe, dış ortam, motor yükü ve uzun kablo gibi koşullar varsa çapı yalnızca minimum değere göre değil, emniyet payıyla seçin.
5. Disk çapı yanında bacak aralığı, yükseklik, sigorta koordinasyonu ve kart üzerindeki izolasyon mesafelerini kontrol edin.

Sık yapılan seçim hataları

En yaygın hata, eski karttaki varistörün çapını ölçüp yalnızca aynı çapta yeni bir parça almaktır. Eski elemanın kodu okunabiliyorsa gerilim sınıfı ve varistör gerilimi de doğrulanmalıdır. Yanmış bir MOV'un renk değiştirmiş veya çatlamış gövdesi, üzerindeki işaretleri yanıltabilir. Aynı çapta fakat farklı gerilim sınıfında bir ürün, devreyi ya yetersiz korur ya da normal çalışmada gereksiz zorlanır.

Diğer hata, daha büyük çapın koşulsuz daha iyi kabul edilmesidir. Büyük disk daha fazla enerji taşısa da yanlış 275 VAC veya DC derecelendirmesi sorununu çözmez. Ayrıca sigorta değeri, PCB alanı ve montaj yüksekliğiyle uyumsuz bir yükseltme üretim ve servis sürecini zorlaştırabilir. Doğru yaklaşım, gerilim sınıfını sabitleyip darbe gereksinimine göre çapı büyütmektir.

Varistör seçiminde katalogdaki kod, çap, VAC/VDC değeri, varistör gerilimi, klemp gerilimi ve joule kapasitesi birlikte okunmalıdır. Entegre Dünyası'nda ürünleri bu parametrelerle karşılaştırırken yalnızca stokta olan en yakın modeli değil, devrenizin darbe senaryosuna uygun enerji sınıfını tercih etmek; servis geri dönüşlerini ve tekrar tedarik maliyetini azaltan daha doğru bir adımdır.
