NTC PTC Farkı Nedir?

Bir kartta yanlış termistör seçimi, bazen saatler süren arızanın tek sebebi olur. Özellikle güç kartı, batarya yönetimi, motor sürücü ve sıcaklık izleme uygulamalarında “ntc ptc farkı nedir” sorusu teorik bir başlık değil, doğrudan parça seçimi ve maliyet kontrolü meselesidir.

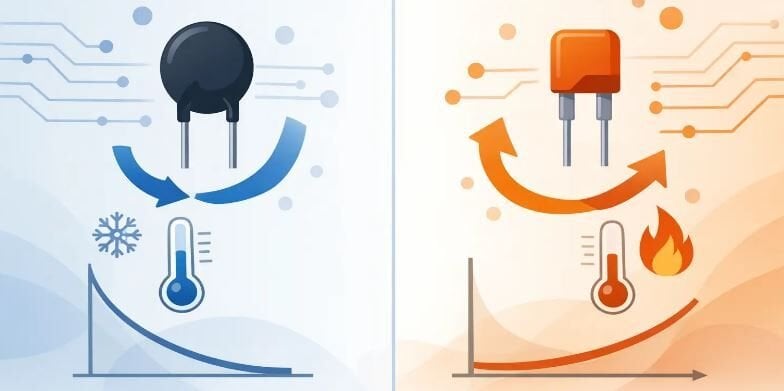

NTC ve PTC, ikisi de sıcaklığa bağlı direnç değiştiren termistör grubundadır. Temel ayrım basittir: NTC’de sıcaklık arttıkça direnç düşer, PTC’de ise sıcaklık arttıkça direnç yükselir. Ancak sahada karar verirken fark sadece bu kadar değildir. Ölçüm hassasiyeti, koruma davranışı, ilk kalkış akımı, resetlenebilir yapı ve çalışma sıcaklık aralığı gibi noktalar doğrudan uygulamayı belirler.

NTC PTC farkı nedir ve neden önemlidir?

Elektronik tasarımda bir komponentin teorik tanımı kadar devrede nasıl davrandığı da önemlidir. NTC çoğunlukla sıcaklık algılama ve ani akım sınırlama işlerinde tercih edilir. PTC ise daha çok aşırı akım koruması, kendini sınırlayan ısınma davranışı ve resetlenebilir sigorta mantığıyla öne çıkar.

Bu yüzden NTC ile PTC arasında seçim yaparken yalnızca “hangisi sıcaklıkla değişiyor” diye bakılmaz. Şu sorular daha belirleyicidir: Devrede sıcaklık mı ölçeceksiniz, akım darbesini mi yumuşatacaksınız, yoksa aşırı akımda hattı koruyan bir eleman mı arıyorsunuz? Aynı fiziksel aileden gelseler de görevleri pratikte oldukça farklıdır.

NTC nasıl çalışır?

NTC, Negative Temperature Coefficient ifadesinin kısaltmasıdır. Yani sıcaklık yükseldikçe direnci azalır. Oda sıcaklığında belirli bir direnç değerine sahip olan NTC, ısındıkça daha düşük direnç göstermeye başlar.

Bu davranış onu iki temel alanda güçlü kılar. Birincisi sıcaklık ölçümüdür. Mikrodenetleyici girişine bağlanan bir NTC ile ortam, yüzey veya batarya sıcaklığı ekonomik şekilde izlenebilir. İkincisi ise ilk akım sınırlamadır. Özellikle SMPS, trafo girişleri, adaptörler ve bazı güç kaynaklarında ilk enerjilendiği anda oluşan yüksek akım darbesi NTC ile düşürülebilir.

Burada önemli bir detay var. NTC ilk anda yüksek direnç göstererek akımı sınırlar, üzerinden akım geçtikçe ısınır ve direnci düşer. Bu sayede normal çalışma sırasında devreyi fazla boğmaz. Fakat sık aç-kapa yapılan sistemlerde, NTC henüz soğumadan tekrar devreye girerse beklenen korumayı aynı seviyede vermez. Bu, sahada en sık gözden kaçan noktalardan biridir.

NTC’nin tipik kullanım alanları

Kart üzeri sıcaklık algılama, batarya paketleri, şarj devreleri, 3D yazıcı hotend ve tabla ölçümü, inverter kartları, adaptör girişleri ve beyaz eşya kontrol kartlarında NTC çok sık görülür. Ayrıca HVAC, endüstriyel kontrol ve otomasyon uygulamalarında da analog sıcaklık geri bildirimi için ekonomik çözümlerden biridir.

PTC nasıl çalışır?

PTC, Positive Temperature Coefficient ifadesinin kısaltmasıdır. Yani sıcaklık yükseldikçe direnci artar. Bu artış bazı tiplerde lineer sayılabilecek bir eğilim gösterirken bazı PTC türlerinde belirli sıcaklık eşiğinden sonra direnç çok sert yükselir.

Bu özellik PTC’yi koruma uygulamalarında değerli hale getirir. Aşırı akım geçtiğinde eleman ısınır, direnci yükselir ve akımı sınırlamaya başlar. Özellikle resetlenebilir sigorta mantığında çalışan polimer PTC elemanlar, hata giderildiğinde ve eleman soğuduğunda yeniden düşük direnç seviyesine dönebilir.

PTC ayrıca degaussing devreleri, motor koruma, transformatör koruma, batarya güvenliği ve bazı kendinden regülasyonlu ısıtma uygulamalarında kullanılır. Buradaki avantaj, sistemin kendi sıcaklığına tepki vererek akımı doğal şekilde sınırlamasıdır. Dezavantajı ise her PTC’nin hassas sıcaklık sensörü gibi davranmamasıdır. Yani koruma elemanı olarak iyi olan bir PTC, sıcaklık ölçümünde aynı derecede uygun olmayabilir.

PTC’nin tipik kullanım alanları

Resetlenebilir sigorta devreleri, USB ve düşük gerilim hat koruması, motor sargı sıcaklık koruması, akü ve batarya paketleri, telekom kartları ve tüketici elektroniğinde PTC sık kullanılır. Bazı endüstriyel uygulamalarda da aşırı yük altında hattı geçici olarak sınırlamak için tercih edilir.

NTC ve PTC arasındaki temel farklar

Pratik açıdan bakıldığında NTC daha çok ölçer ve yumuşatır, PTC ise daha çok korur ve sınırlar. NTC’nin sıcaklık arttıkça direnci düştüğü için analog ölçüm tarafında çözünürlüğü yüksektir ve ekonomik bir sensör çözümüdür. PTC ise belirli bir sıcaklık ya da akım koşulunda direnci yükselterek sistemi güvenli bölgeye çeker.

Tepki davranışı da farklıdır. NTC’de ısındıkça akım yolu rahatlar. PTC’de ise ısındıkça akım yolu zorlaşır. Bu nedenle güç girişindeki ani akımı bastırmak için çoğu tasarımda NTC düşünülürken, kısa devre ya da aşırı yükten sonra hattı korumak için PTC daha mantıklı olur.

Fiyat tarafında uygulamaya göre değişmekle birlikte, her iki komponent de genel olarak maliyet-etkin çözümler sunar. Asıl maliyet farkı parça fiyatından çok yanlış seçimin doğurduğu revizyon, servis süresi ve kart tekrar işleme giderinde ortaya çıkar.

NTC PTC farkı nedir sorusuna devre bazlı cevap

Bir örnek üzerinden gidelim. Elinizde 220V girişli bir güç kaynağı kartı varsa ve ilk enerjilenmede kondansatörler nedeniyle yüksek ani akım oluşuyorsa, burada NTC mantıklı tercihtir. Çünkü ilk anda yüksek direnç gösterir, birkaç saniye sonra ısınarak düşük direnç seviyesine iner.

Aynı kartın çıkış hattında bir kullanıcı hatası sonucu aşırı yük veya kısa devre riski varsa, bu noktada PTC değerlendirilebilir. Özellikle düşük gerilim DC hatlarda resetlenebilir koruma mantığı servis yükünü azaltabilir. Sigorta her olayda değişmesin, arıza kalkınca sistem tekrar normale dönsün isteniyorsa PTC ciddi avantaj sağlar.

Bir başka senaryoda batarya sıcaklığını ölçmeniz gerekiyorsa NTC daha uygundur. Ama batarya hattında aşırı akım koruması istiyorsanız PTC öne çıkar. Yani aynı sistem içinde iki elemanın da ayrı görevlerde birlikte kullanılması son derece normaldir.

Parça seçerken hangi teknik değerler kontrol edilmeli?

Sadece NTC ya da PTC yazıyor olması yeterli değildir. Doğru seçim için nominal direnç, referans sıcaklık değeri, tolerans, maksimum akım, enerji dayanımı, tepki süresi, boyut, montaj tipi ve çalışma sıcaklık aralığı mutlaka kontrol edilmelidir.

NTC tarafında özellikle 25°C’deki direnç değeri, B sabiti ve uygulamadaki sıcaklık aralığı kritik önemdedir. ADC ile sıcaklık okuyacaksanız, direnç eğrisinin ölçüm aralığınıza ne kadar uygun olduğu belirleyici olur. İlk akım sınırlama için kullanacaksanız bu kez sürekli akım, ilk darbe enerjisi ve soğuma süresi öne çıkar.

PTC tarafında ise trip akımı, hold akımı, maksimum gerilim, reset davranışı ve ortam sıcaklığına bağlı çalışma karakteristiği doğru okunmalıdır. Kağıt üstünde uygun görünen bir PTC, yüksek ortam sıcaklığında beklenenden erken tetiklenebilir. Endüstriyel pano içinde çalışan devrelerde bu detay özellikle önemlidir.

En sık yapılan seçim hataları

Sahada en çok görülen hata, NTC’yi genel koruma elemanı sanmak ya da PTC’yi hassas sıcaklık sensörü gibi değerlendirmektir. İkisi de sıcaklığa tepki verir ama görevleri aynı değildir.

İkinci hata, katalog değerini gerçek çalışma koşulundan bağımsız düşünmektir. Örneğin NTC ilk akım sınırlamada iyi sonuç verir ama sık start-stop yapan bir cihazda yeterince soğumazsa performansı düşer. Benzer şekilde PTC, ortam sıcaklığı yüksekse nominal sınırlarına daha erken ulaşabilir.

Üçüncü hata fiziksel ölçüyü küçümsemektir. Disk çapı, kılıf yapısı, SMD ya da THT formu ve kart üzeri yerleşim termal davranışı etkiler. Aynı direnç değerine sahip iki farklı gövdeli parça, sahada aynı sonucu vermeyebilir.

Hangi uygulamada hangisi tercih edilmeli?

Eğer amaç sıcaklık ölçmekse, çoğu durumda ilk bakılacak eleman NTC’dir. Özellikle mikrodenetleyici tabanlı kartlarda maliyet, erişilebilirlik ve devre sadeliği açısından avantaj sağlar.

Eğer amaç ani akımı sınırlamaksa yine NTC genellikle doğru başlangıç noktasıdır. Güç kaynağı girişleri, adaptörler ve büyük kapasitörlü devreler buna tipik örnektir.

Ama hedef aşırı akım korumasıysa, hattın kendini güvenli moda alması isteniyorsa ve değiştirilebilir sigorta yerine resetlenebilir bir yaklaşım aranıyorsa PTC daha uygun olur. Motor koruma, batarya güvenliği ve düşük gerilim güç hatları burada öne çıkar.

Tedarik tarafında ise karar verirken sadece isimle değil, seri ve parametreyle ilerlemek gerekir. Direnç değeri, trip karakteristiği, gövde tipi ve kullanım amacı netleştirilmeden sepete eklenen her parça sahada zaman kaybettirir. Bu nedenle Entegre Dünyası gibi teknik parametre odaklı kategorilerden seçim yapmak, özellikle tekrar eden alımlarda hata payını azaltır.

NTC ve PTC arasında doğru seçim yapmanın kısa yolu şu: Devrenin neyi hissetmesini, neyi sınırlamasını ve hangi arızaya nasıl tepki vermesini istediğinizi net tanımlayın. Parça seçimi bu kadar netleştiğinde, kart da servis süreci de çok daha problemsiz ilerler.
